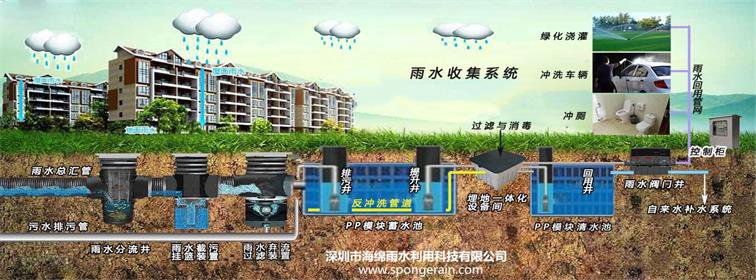

雨水收集回用系统是一种将雨水进行收集、处理、储存和再利用的系统，主要用于非饮用水的供应，如冲厕、绿化、洗车等。该系统主要包括以下几个部分：屋顶或地面雨水收集装置、输水管道、过滤装置、储存装置、处理装置以及回用分配系统。
屋顶或地面的雨水收集装置主要包括雨水收集面积、收集槽、落水管等。这些装置的作用是收集雨水并将其输送到输水管道中。在选择收集面积时，应考虑屋顶材料、坡度等因素，以确保收集效率。
输水管道是连接雨水收集装置和过滤装置的重要部分。管道材料应具有良好的耐腐蚀性、抗老化性和强度，以适应长期使用和不同环境条件。管道的直径和长度应根据收集面积和输送距离进行合理设计。
过滤装置是雨水收集回用系统的关键部分，用于去除雨水中的悬浮物、泥沙、树叶等杂质。常见的过滤装置有砂滤池、活性炭滤池、袋式过滤器等。过滤效果的好坏直接影响到雨水的水质。
储存装置用于暂时存放经过过滤的雨水，以便于后续使用。储存装置的材料应具有良好的耐腐蚀性、抗老化性和强度，以确保长期稳定运行。储存装置的容量应根据收集面积、用水需求等因素进行合理设计。
处理装置主要用于对储存的雨水进行进一步处理，以满足回用水的质量要求。常见的处理装置有反渗透装置、紫外线消毒装置、臭氧发生器等。处理装置的选择应根据回用水的用途和水质要求进行。
回用分配系统是将经过处理的雨水输送至各个用水点的系统。系统设计应考虑用水点的位置、用水量等因素，以确保雨水的合理分配。回用分配系统的管道材料、直径和长度等参数应根据实际情况进行设计。
为了确保雨水收集回用系统的正常运行，需要对系统进行监测与控制。主要包括以下几个方面：水质监测、水位监测、流量监测、设备运行状态监测等。通过监测数据，可以实时了解系统运行情况，及时调整设备参数，确保系统稳定运行。
雨水收集回用系统的维护与管理是确保系统长期稳定运行的关键。主要包括以下几个方面：定期检查设备、清洗过滤装置、更换过滤材料、检查管道及阀门等。同时，还需建立完善的运行管理制度，确保系统的正常运行。
雨水收集回用系统具有明显的经济效益、社会效益和环境效益。经济效益体现在减少自来水用量、降低水费支出等方面；社会效益体现在提高水资源利用效率、缓解水资源压力等方面；环境效益体现在减少径流污染、改善生态环境等方面。
收集面积是指屋顶或地面可用于收集雨水的面积。确定收集面积时，需要考虑建筑物的屋顶面积、屋顶的坡度以及屋顶材料的透水性。通常，建筑物屋顶的面积可以通过建筑图纸获得，而坡度和材料透水性将影响实际可收集的雨水量。
屋顶材料对雨水的收集效率有直接影响。理想的屋顶材料应具有较好的防水性能，同时不会对雨水造成污染。常见的适宜收集雨水的屋顶材料包括金属屋顶、瓷砖、混凝土等。应避免使用含有重金属或有机物的材料，如沥青瓦等。
收集槽是用于暂时存储从屋顶或地面收集的雨水的装置。设计收集槽时，需要考虑其容量、材质和安装位置。容量应根据预期的降雨量和用水需求来确定。材质通常选择耐腐蚀、耐久性强的材料，如不锈钢、塑料等。收集槽的位置应便于雨水流入且易于维护。
落水管是连接屋顶和收集槽的管道，负责将收集到的雨水输送到收集槽中。引流系统的设计应保证雨水能够顺畅地流入落水管，避免因堵塞或溢流导致收集效率降低。落水管的直径和数量应根据屋顶面积和降雨强度来设计。
在落水管入口处安装初滤装置，可以去除雨水中的较大颗粒物和树叶等杂质，保护后续的过滤系统。初滤装置可以是简单的网状过滤器或更复杂的旋流分离器。
为了保证收集到的雨水质量，需要采取一系列防污染措施。包括定期清理屋顶和落水管，避免在屋顶上使用可能污染雨水的化学物质，以及在收集系统中设置防蚊虫和防藻类的措施。
收集系统应具备一定的安全防护措施，如防雷、防风、防冻等。特别是在多雷地区，应确保收集系统不会成为雷击的目标。在寒冷地区，还需要考虑防止管道冻裂的措施。
收集系统的安装应按照设计图纸进行，确保各部分连接紧密，无漏水现象。安装完成后，需要进行调试，检查系统的收集效率、过滤效果以及整体运行状况，确保系统稳定可靠。
在收集系统中安装监测设备，如水位传感器、流量计等，可以实时监控系统的运行状态。当水位过高或流量异常时，系统应能发出预警，以便及时处理。
定期的日常维护是确保收集系统长期有效运行的关键。包括定期检查和清理落水管、收集槽和初滤装置，以及定期检查系统的整体运行状况。
输水管道的材料选择是确保系统稳定运行的关键。常用的管道材料有PVC、PE、不锈钢和铸铁等。选择时应考虑材料的耐腐蚀性、强度、耐压性以及成本效益。PVC和PE管道因其轻便、安装方便和成本较低而被广泛使用。
管道直径的大小直接关系到输水效率。设计时应根据预期的雨水量和输水距离来确定管道直径。管道长度应根据收集点和用水点之间的距离来确定，同时要考虑地形起伏对管道长度的影响。
管道安装应遵循相关规范，确保管道系统安全可靠。安装过程中要注意管道的坡度，以利于雨水自流。在转弯、三通和变径等位置应采取加固措施，防止因水压变化造成的损坏。
管道连接方式有多种，如焊接、法兰连接、螺纹连接等。焊接连接适用于PE和PVC管道，法兰连接适用于不锈钢和铸铁管道。连接方式的选择应根据管道材料和使用环境来确定。
为了防止管道渗漏，安装时应确保管道连接紧密，使用专用的密封材料。对于地下管道，还需进行防渗处理，如涂覆防渗层或使用防渗套管。
管道在安装后需要采取保护措施，如埋设深度应满足当地冻土层要求，避免管道冻裂。同时，定期对管道进行检查和维护，及时发现和修复渗漏点。
在设计管道系统时，需要进行水力计算，以确定管道的流量、压力和阻力损失。这些计算结果将直接影响到管道直径的确定和泵的选型。
对管道系统进行可靠性分析，评估在不同工况下系统的运行状态。这包括考虑极端天气条件、地震等因素对管道系统的影响。
为了提高管道系统的运行效率，可以引入自动化控制系统。通过传感器和控制器，实现管道的自动启停、流量调节和压力控制。
在设计管道系统时，应考虑未来的升级和扩展需求。预留足够的接口和空间，以便在需要时能够方便地进行系统扩容或升级。
过滤装置是雨水收集回用系统的核心部分，用于去除雨水中的悬浮物、颗粒物等杂质。常见的过滤装置包括砂滤池、活性炭滤池、袋式过滤器、旋流分离器等。选择过滤装置时，需要根据水质要求、处理流量和系统成本进行综合考虑。
砂滤池是利用砂层的过滤作用来净化雨水。设计砂滤池时，要考虑砂层的厚度、粒径分布以及过滤速度。运行时，需要定期反冲洗砂层，以去除积累的杂质。
活性炭滤池主要用于去除雨水中的有机物和异味。活性炭具有极高的孔隙率和吸附能力，能够有效提高水质。使用时，要注意定期更换活性炭，避免吸附饱和导致的二次污染。
袋式过滤器通过过滤袋来拦截雨水中的颗粒物。其优点是结构简单，维护方便。根据过滤要求，可以选择不同精度和材质的过滤袋。
旋流分离器利用离心力将雨水中的固体颗粒分离出来。其工作原理是通过旋转水流产生离心力，使颗粒物沿壁面运动并沉淀。旋流分离器适用于处理含沙量较高的雨水。
为了提高过滤装置的运行效率，可以采用自动控制系统。通过监测水质和流量，自动控制过滤装置的启停和反冲洗过程。
定期的维护和管理是确保过滤装置长期稳定运行的关键。包括定期检查过滤效果、清洗或更换过滤材料、检查和维修自动控制设备等。
过滤装置在运行过程中可能会出现各种故障，如过滤袋堵塞、砂滤池反冲洗不彻底等。应建立故障处理流程，快速诊断和解决问题。
随着技术进步和水质要求的提高，过滤装置可能需要优化升级。可以考虑引入更先进的过滤材料、提高自动化控制水平等措施。
在设计过滤装置时，应考虑环保和节能的要求。通过优化设计和运行参数，减少能耗和化学药剂的使用，降低对环境的影响。
储存装置用于暂时存放过滤后的雨水，以便于后续使用。常见的储存装置有地下储水池、地上储水罐、储水模块等。选择储存装置时，需要考虑其容量、材质、安装位置以及与收集系统的兼容性。
地下储水池通常具有较高的容量，适用于大量雨水的储存。设计时需考虑地质条件、地下水位、储水池的结构强度以及防渗措施。地下储水池应配备有水位监测和溢流控制系统。
地上储水罐便于安装和维护，适用于较小规模的雨水收集系统。安装时，要确保储水罐的稳定性和安全性，避免因风吹或地震等原因导致的损坏。
储水模块是一种预制的、模块化的储水装置，可以根据需要灵活组合，适用于空间有限的环境。其安装快捷，维护方便。
储存装置的材质应具有良好的耐腐蚀性、抗紫外线和抗老化性。常用的材质有不锈钢、PE、玻璃钢等。材质选择将直接影响储存装置的使用寿命和水质安全。
