　　本实用新型专利技术雨水收集净化装置，属于净水领域，目的是提高净水能力。包括净化箱；净化箱包括外壳体和中空的内壳体，内壳体设置于外壳体内，并由其内腔形成蓄水腔，由内壳体的外壁和外壳体的内壁包围形成净化腔，在净化腔内铺满净水结构；在净化箱的顶部设置有与净化腔相连通的进水口；在内壳体的底部设置有连通净化腔与蓄水腔的净化水出口；并设置有由蓄水腔向外贯通外壳体的排水通路。本实用新型专利技术，净水结构几乎包覆内壳体，保证了净水结构的铺设面积足够大，进而保证了净水有效面积；通过净化水出口设置于净化箱底部，进水口设置于净化箱顶部，使得雨水净化过程的路径延长；在净水有效面积大，净水路径长的双重作用下，使得净水效果显著提高。

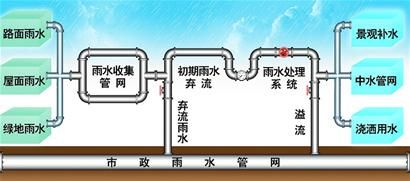

　　水的收集、运输、净化以及饮用水水质高低一直都是社会十分关注的问题。水作为重要的资源，越来越受到社会的关注。在干旱地Pg电子平台网址区，尤其是我国的西北地区，缺水与用水问题越发严重。雨水是干旱地区居民比较重要的饮用水来源。实现雨水收集与净化的设备应运而生，如申请号为CN6.7，名称为一种绿色建筑用雨水收集净化装置的技术专利申请，其在雨水收集箱上按从上至下的顺序依次设置过滤装置、活性炭吸附过滤层、化学吸附层和滤芯，雨水至上而下依次流经过滤装置、活性炭吸附过滤层、化学吸附层和滤芯被净化，净化后的水收集在雨水收集箱内。但是，该结构的雨水收集箱，净化结构铺设于雨水收集箱开口处，净化能力受雨水收集箱开口尺寸的限制，不利于节约装置的整体尺寸。

　　本技术的目的是为了解决现有技术雨水收集净化装置净水效率与效果受雨水收集箱开口尺寸影响的问题，提供一种雨水收集净化装置，净水效率高、净化后的水质好，且装置结构简单、紧凑、占用空间小。本技术采用的技术方案

　　1.雨水收集净化装置，其特征在于：包括净化箱(1)；/n所述净化箱(1)包括外壳体(11)和中空的内壳体(12)，内壳体(12)设置于外壳体(11)内，并由其内腔形成蓄Pg电子平台网址水腔(13)，由内壳体(12)的外壁和外壳体(11)的内壁包围形成净化腔(14)，在净化腔(14)内铺满净水结构；在净化箱(1)的顶部设置有与净化腔(14)相连通的进水口(17)；在内壳体(12)的底部设置有连通净化腔(14)与蓄水腔(13)的净化水出口(181)；并设置有由蓄水腔(13)向外贯通外壳体(11)的排水通路(18)。/n

　　所述净化箱(1)包括外壳体(11)和中空的内壳体(12)，内壳体(12)设置于外壳体(11)内，并由其内腔形成蓄水腔(13)，由内壳体(12)的外壁和外壳体(11)的内壁包围形成净化腔(14)，在净化腔(14)内铺满净水结构；在净化箱(1)的顶部设置有与净化腔(14)相连通的进水口(17)；在内壳体(12)的底部设置有连通净化腔(14)与蓄水腔(13)的净化水出口(181)；并设置有由蓄水腔(13)向外贯通外壳体(11)的排水通路(18)。

　　2.如权利要求1所述的雨水收集净化装置，其特征在于：所述净水结构包括疏水层(15)和净水层(16)；疏水层(15)铺设于外壳体(11)的内表面，与外壳体(11)干涉配合，且由外壳体(11)进水口(17)延伸至排水通路(18)，由净水材料填充于疏水层(15)与内壳体(12)之间构成所述净水层(16)。

　　3.如权利要求1或2所述的雨水收集净化装置，其特征在于：所述排水通路(18)包括排水口(182)、过滤筒体(183)和所述净化水出口(181)；所述排水口(182)设置于外壳体(11)的底部；所述过滤筒体(183)呈两端贯通的筒体结构，其一端延伸至内壳体(12)的外侧壁，并与所述净化水出口(181)相连通，另一端向下延伸至外壳体(11)的内壁，并与排水口(182)相连通。
